HK-4D2Y 四軸焊錫機控制系統
HK-4D2Y 四軸焊錫機控制系統-大
HK-4D2Y 四軸焊錫機控制系統
HK-4D2Y 四軸焊錫機控制系統-大
HK-4D2Y 四軸焊錫機控制系統
四軸焊錫機控制系統
HK-4D2Y 四軸焊錫機控制系統具有3-5個電機控制軸，可支持龍門式三軸、三軸+旋轉軸、三軸+2Y軸、三軸+2Y軸+旋轉軸自動焊錫運動控制，基本滿足了現有的龍門式自動焊錫控制方式的需要。運動控制主板具有256M存儲空間，可存儲1000個焊錫加工文件，每個文件可存儲4000個焊錫加工編程點，可支持在沒有手持編程器連接下工作。
功能特點
1. 三維空間直線插補、三維空間圓弧插補（真正的硬件三維空間圓弧，并非線段擬合）。
2. 雙Y功能，Y軸切換時無需做回原點動作。
3. 具有A軸旋轉軸，旋轉軸可與XY路徑切線跟隨。
4. 拐角處理可以設定速度與路徑吻合度的優先級，實現拐的平滑過渡。
5. DXF文件轉換功能，可將CAD做好的焊錫路徑圖導出DXF文件轉成焊錫文件。
6. 對編程點的編輯可有20次的“撤銷”、“重做”，有效防止誤操作。
7. 焊錫參數設置以編程點的方式設置，可實現在同一個焊錫加工過程中不同區域有不同的焊錫參數設置。
8. 在回原點動作時各軸回到原點后X、Y、Z三個軸同時進行原點捕獲動作。
9. 具有全拼中文輸入法。

電機軸數 3-5軸輸出，分別為XYZ三維坐標軸，A軸旋轉軸，實現雙Y軸功能的Y2擴展軸，可實現帶旋轉軸的雙Y軸焊錫機臺控制
脈沖輸出頻率 4MHz的直線插補，2MHz的圓弧插補（包括三軸空間圓弧插補），以電機每轉20000個脈沖為例，可達到6000轉/分，足以滿足現有的高速伺服電機5000轉/分的要求
可編程輸入輸出            各12路獨立專用的可編程輸入輸出，均采用光耦隔離，每路輸出電流最大可達500mA
程序存儲空間 主板256MB，可存儲1000個焊錫文件，每個文件4000個編程點；手持編程器16MB，可存儲開機畫面、焊錫文件，在多臺機器互相拷貝焊錫文件尤其有用

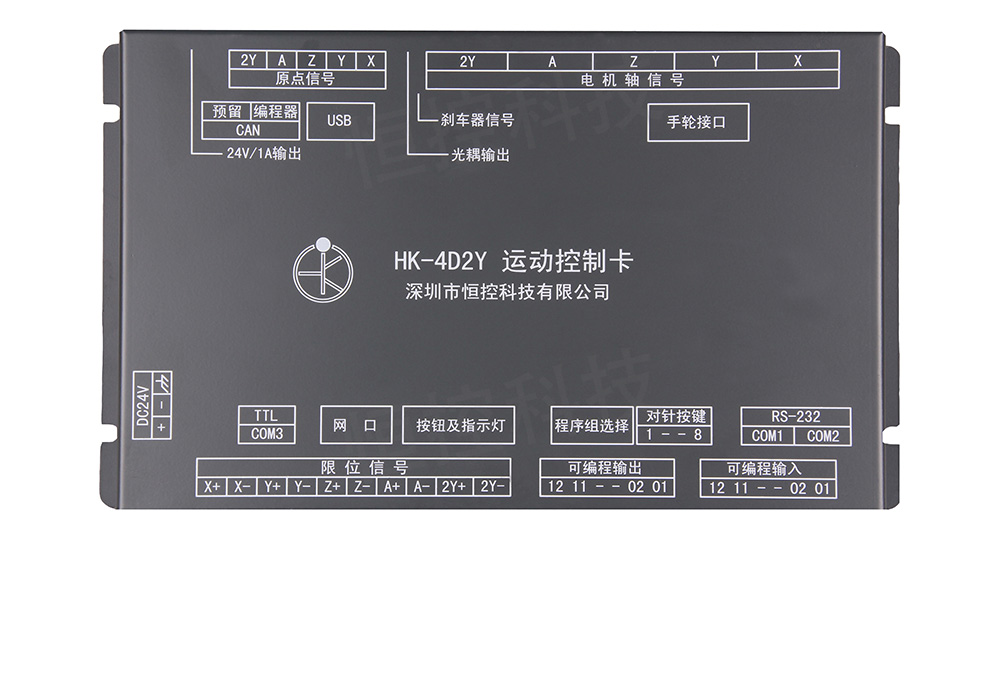

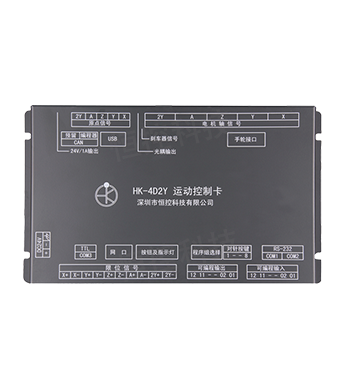

外部接口 兩路串口，一個U盤口

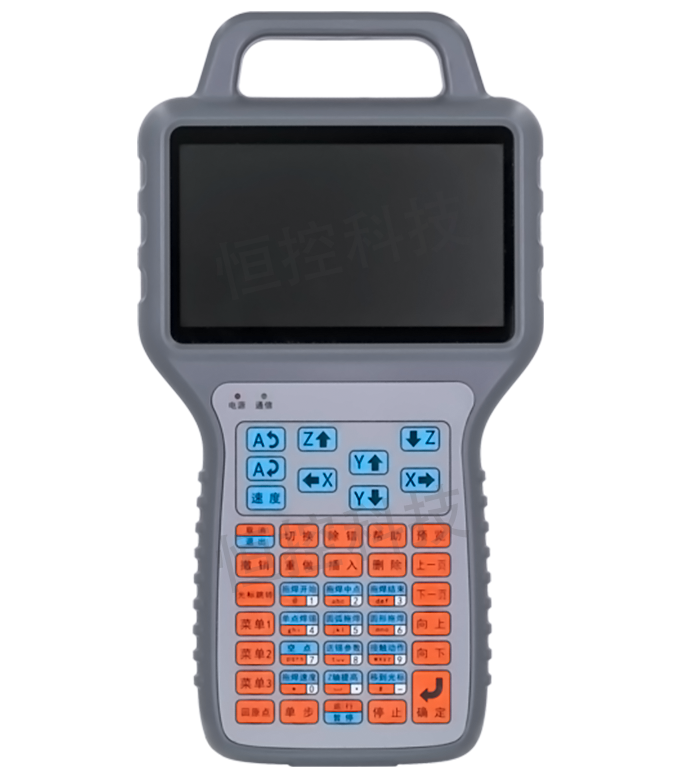

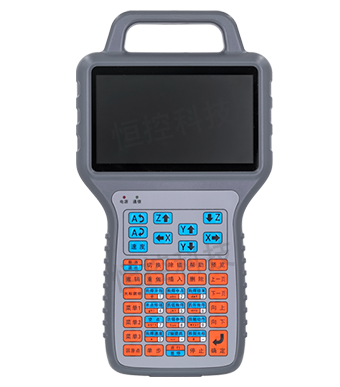

手持編程器 采用480 x 272像素、1600萬色真彩色5寸液晶顯示屏
外形尺寸 5寸真彩色液晶屏，分辨率480*272
電源 DC24V/2A

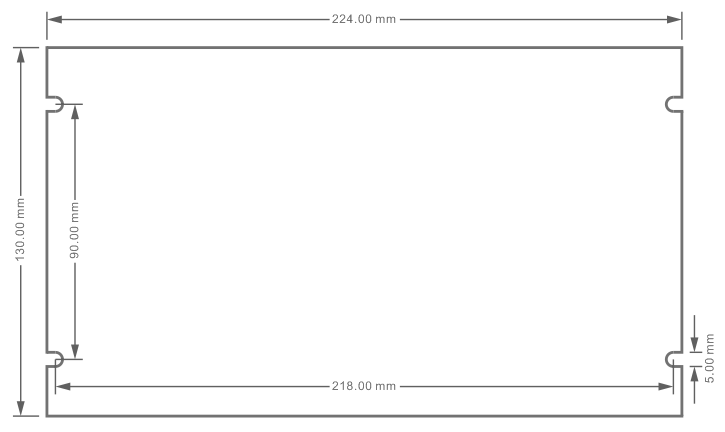

主板尺寸：

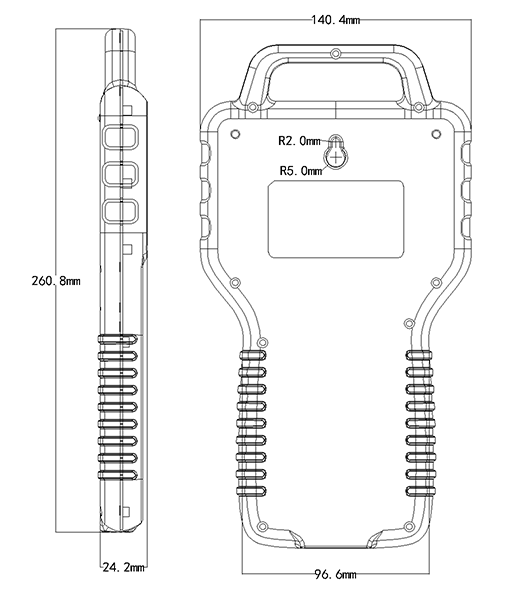

手持編程器尺寸：
